Jag har en dold, mörk hemlighet: Jag tycker om att förankra föremål i betong. Det är ett konstigt beroende. Jag började göra det på college. Det finns många sorters betongankare att välja på, men jag gick förbi de små plastankarna till förmån för det tyngre materialet. Att skruva fast utomhusskulpturer i flera ton till betongplattor med 1/2- tum eller större blysköldar. Jag bytte snart till hylsankare. Jag bytte så småningom till kilankare. Rödhåriga, för de som är medvetna. Jag är inte stolt över mig själv. Jag försökte bryta vanan efter 35 år, men det var omöjligt. Jag kan inte hejda mig själv. Det är bara för roligt om man gör det bra.
Om du använder betongankare felaktigt kommer du att få en mycket frustrerande upplevelse. Det har potential att orsaka allvarliga kroppsskador på dina kraftinstrument (möjligen vill du kasta dem i närmaste sjö medan du uttalar många profana ord). Varje ankare installeras på sitt unika sätt, och var och en har sina excentriciteter. Om du inte är säker på vilken du ska använda i så fall kan detta vara frustrerande. Förhoppningsvis kan detta inlägg reda ut eventuella missförstånd.
TYPER AV BETONGANKARE
De mest kraftfulla förankringssystemen använder hartsbaserade ankare som installeras med tvådelad epoxi. Dessa ses oftast på industriella och kommersiella projekt och är antingen för dyra eller för specialiserade för att användas dagligen om de inte specificeras av en arkitekt eller ingenjör. Vissa ankare har bulthuvuden som snäpper av vid ett specifikt vridmoment. De lämnar den gängade bulten och flänsen för att visa det exakta vridmomentet som appliceras på ankarna. Dessa är också otroligt dyra och är reserverade för uppgifter som kräver extremt fina toleranser och total säkerhet. Tänk på en långspännande bro eller ett kärnkraftverk. De av oss som inte arbetar för företag som betalar $600 för en toalettsits använder ofta följande typer av betongankare:

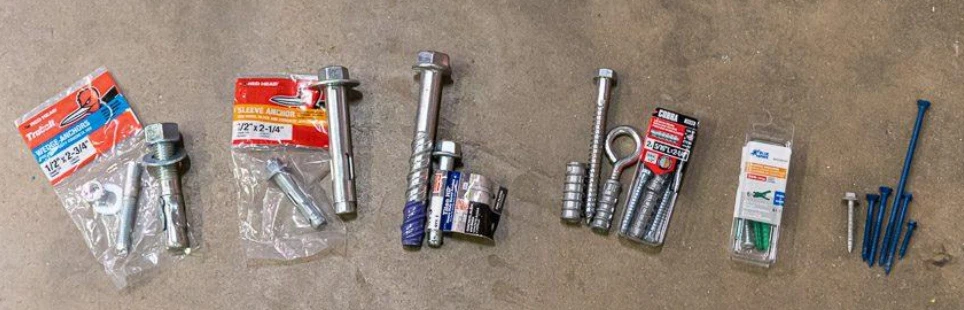

Ett urval av vanliga former av betongankare. Kilankare, hylsankare, betongankare med stor diameter, blysköldar, plastankare och Tapcons är exempel på dessa (betongskruvar)
Hylsankare och Kilankare
Kilankare och hylsankare är båda fantastiska typer av betongankare som kan bära en betydande vikt. De ger utdrags- och skjuvkraftstyrka. Undvik att nå närmare än 3 tum till betongens kant på grund av den spottande/kilande kraften de utövar på den. Om du gör det riskerar du att bryta av en bit av plattan. Kilankare ger mest styrka av de två och är mitt favoritankare att använda.

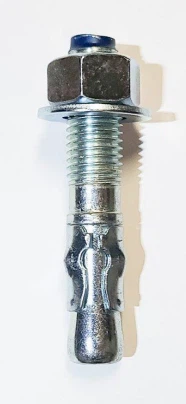

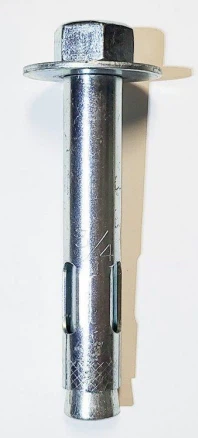

Hylsankare Kilankare
HUR MAN INSTALLERAR KIL- OCH HÖFBETONGANKARE – BORRNING
Både kil- och hylsankare installeras på samma sätt. Sätt i ankaret efter att ha borrat hål av lämplig storlek med en borrhammare eller borrhammare. Hamra den på plats. Mer om det senare. Håldiametern nämns vanligtvis på lådan och på själva ankaret. Du måste borra hålet minst en kvartstum djupare än ankaret.
Borra i basen så mycket som möjligt, använd den som mall. Markera inte dina hål; flytta istället basen ur vägen, placera ankarna och försök sedan släppa basen på ankarna. Det är att be om katastrof eftersom även en mindre bula kan förvränga skruvgängorna och skada ankarna. Operationen måste sedan upprepas med nya hål och ankare.
Innan du sätter ankarna är det viktigt att ta bort eventuellt betongdamm. Dammet ändrar storleken på hålet och kan göra att vissa ankare inte passar ordentligt. Som smörjmedel hjälper dammet till att ta bort ankare. Jag tycker om att använda en blåslampa. När du använder en stoftavskiljare krävs ett HEPA-filter för att uppfylla OSHA-tabell 1.
KÖRNING I ANKERET
Efter att ha borrat hålet och fört in ankaret så långt det går, kör du ankaret resten av vägen med en hammare eller liten slägga, beroende på storleken på ankaret. Var extremt försiktig här. Ta en titt på bilderna nedan. Betongkil- och hylsankare klassificeras i två kategorier. Högkvalitativa premiummärken inkluderar extra metall överst på bulten för att förhindra skruvgänga deformation när du hamrar in den. Dra tillbaka muttern på de billiga ankarna så att du inte hamrar på bultens ände. Istället för att hamra på gängorna bör du hamra på muttern (se bilden längst till höger). Oavsett, använd inte onödigt våld.
Det finns olika typer av ankare. Den vänstra sidan är av bra kvalitet,
vilket kommer att hjälpa till att hålla gängorna från att deformeras när du kör in den.
När du hamrar ett högkvalitativt ankare på plats,
så här placerar du muttern.
Placera muttern på höger ankare så att du är
hamra på muttern snarare än gängorna.
Att köra i ankaret innebär mycket mer än att bara hamra in det efter att hålet har gjorts.
Var försiktig för att undvika att bultens ände svamlar.
När du förvränger den binder trådarna, vilket gör att ankaret snurrar i hålet istället för att expandera.
Kil- och hylsankare kan inte tas bort. Istället måste du ta bort dem med en kvarn eller fram- och återgående såg. Varje skulptur är fäst på en betongplatta med kilankare. Vi borrade igenom de 6-tumtjocka betongkuddarna för att installera de nya skulpturerna istället för att skära av dem.
DRÄGA MUTTRNA PÅ BETONGANKARET
Efter att ha tagit bort den tidigare skulpturen slog vi helt enkelt det utskjutande ankaret med en hammare, vilket tvingade det plant med betongens yta. Underlägget är omedelbart redo för oss att placera den nya skulpturen. Genom att borra genom dynan kan vattnet rinna igenom. Annars kan vatten i hålen frysa och expandera, vilket gör att kuddarna splittras. Dra åt muttrarna när du är klar med betongankarna. För att komma in i trånga ställen, använd en hylssats eller spärrnyckel. Investera i en sladdlös slagnyckel för att spara tid när du installerar ankare med större 3/4-tum eller 1 1/8-tum bulthuvuden. Detta påskyndar avsevärt processen med att dra åt betongankare.
Betongankare med stor diameter
Betongankare med stora diametrar har flera betydande fördelar jämfört med andra typer av betongankare. Jag har återanvänt betongskruvar i icke-kritiska arbetsbelastningar inomhus så länge de går i ett nyborrat hål. Eftersom de inte expanderar kan betongankare med stor diameter komma närmare kanten av betongen än kilankare. Betongankare med stora diametrar är 20 procent starkare än kil- eller hylsankare. De installerar säkert snabbt. De kommer inte att kunna installeras med hjälp av handverktyg (kanske den Incredible Hulk skulle kunna göra det). Efter att ha borrat rätt storlek hål, sätt in dessa enorma betongankare med en slagnyckel.
3/4-tum x 8-tum betongankare med stor diameter.
Plastankare och lagsköldar (blysköldar)
Lagsköldar (ibland kända som blysköldar) och plastankare fungerar på samma sätt. Du borrar hål i rätt storlek, sätter in ankaret och skruvar sedan i det. Dessa lämpar sig bäst för lätt förankring. Detta gäller särskilt för plastankare, vilket vi inte föreslår för betong där högre utdragshållfasthet krävs. Plastbetongankare är lämpliga för lätta föremål som väger mellan 30 och 50 pund, beroende på storleken på ankarna.
Även om blysköldar är användbara, har deras användning minskat på grund av den enkla användningen av kil- och hylsankare. Den senare har ett betydligt fastare grepp och är ofta lättare att installera och använda. Blysköldar erbjuder dock en distinkt fördel. Lagbultar med blyskydd är tänkt att användas. Skruvöglor (skruvöglor) med samma gängor som lags kan också användas. Blysköldar är de enda betongankaren som kan göra detta. När skruvöglorna blir för åtdragna, använd en byggskruvmejsel för att vrida dem.
Betongskruvar
Det är inte en överdrift att hävda att ankare har förändrat historiens gång. Mitt första jobb var på ett konstgalleri med tegelväggar, och det var mitt ansvar att hänga upp utställningarna var eller varannan månad. Att borra hål och installera plastankare var en stor smärta. Jag skulle ha gett vad som helst för ett ankare då, speciellt med en installationssats som de som visas nedan. Plastankare gjorde lite för att förbättra utseendet på väggarna när vi tog bort utställningen och allt som fanns kvar var små färgade cirklar på väggen. Pulverdrivna fästelement är också kända som Ramsets, ett varumärke. De är unika bland ankare genom att de inte kräver någon tidigare borrning. Istället använder de en 22-kaliber låghastighets krutladdning för att slå in speciellt härdade spikar i betongen genom trä eller metall. Medan de är snabba, har de potential att spränga betongen runt spiken, flytta brädet du försökte hålla fast vid den. Jag föredrar att använda dem i cinder block väggar och kilankare i betong.
Toggle Bolts: En underskattad typ av betongankare
När det kommer till askeblock är vippbultar en av de mest använda ankarna. De använder sig av askeblockets ihåliga hålighet. Pressa ihop ankarets vingar, vik ihop dem så små som möjligt. Borra ett hål som är tillräckligt stort för att låta vingarna glida igenom. Sätt sedan in vingarna i den ihåliga håligheten, där de kommer att springa upp. Dra tillbaka bulten tills vingarna greppar och dra sedan åt den. Vippbultar är extremt kraftfulla ankare. I bilden nedan bytte jag den medföljande bulten med en ögonbult så att jag kunde koppla ett rep till ankaret.
Dra bulten åt höger.
Jag bytte ut bulten till vänster med en ögonbult.
Kläm ihop vingarna för att passa genom hålet
"Genom" vippbult med utspridda vingar.
1/4 representerar bultens diameter.
VERKTYG FÖR INSTALLATION AV OLIKA TYPER AV BETONGANKARE
Basic Betongankarsats Avsedd för användning med ankare upp till 5/16-tum i diameter.
• Sladdlös borrhammare
• Murbitar
• Hammare
• Skiftnyckel
• PPE (handskar)
Pro Concrete Anchor Installation Kit - Lämplig för Tapcons och 3/4- tums ankare
• Borrhammare med inbyggd HEPA stoftavskiljare
• Bits för SDS Plus
• Tapcon SDS Plus delar och installationssats (visas inte)
• HEPA dammsugare (ej på bilden)
• 3 till 4-pund teknisk hammare
• Skruvmejsel för konstruktion
• Slagnyckel med konstruktionshylshandtag och slaghylsor
• Använd vid behov en lövblåsare för att rensa ytan efter installationen (hörselskydd, ögonskydd och dammmask)
MIN SLUTSATS
Jag har visat dig en mängd olika betongankare. Det finns många fler, såsom hammardrivankare, självhäftande ankare och epoxiankare. De flesta byggarbetsplatser för bostäder kommer att ha de som beskrivs i den här artikeln. Andra kan införas i större kommersiella eller industriområden. Jag har använt var och en av dessa av olika anledningar genom åren, och var och en har ett syfte. Alla typer av betongankare är relativt enkla att installera med rätt verktyg. Ha det bra med att borra! Jag är säker på att jag kommer att göra det.
